台風13号後に確認すべき5箇所 メタディスクリプション

第2部｜どの構造で、どこに出るか

施主様への説明で最も誤解を招きやすいのが、この時間差です。カビは段階を踏んで進行します。

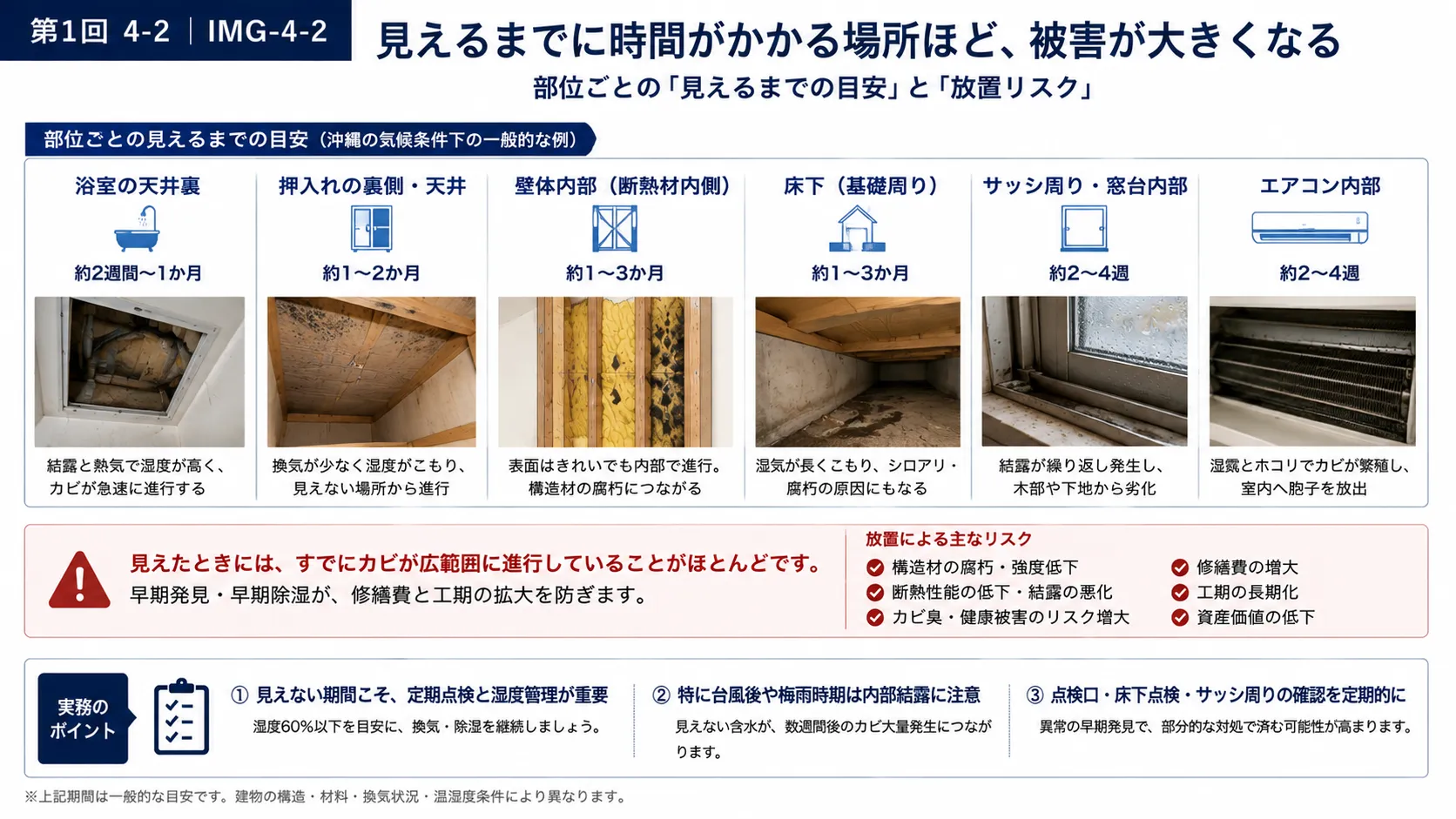

発見された時点で、カビはすでに建材の内部にいます。 表面に現れた黒い点は、菌糸が内部に伸長した結果として生じたものであり、汚染範囲の全体を示すものではありません。

段階を分けて捉える意義は、各段階で打てる手が異なる点にあります。0〜3日の吸水段階であれば、送風と除湿によって水分を排出するだけで進行を止められます。3日〜1週間の発芽段階でも、乾燥させれば菌糸の伸長は停止します。しかし1〜2週間の内部侵入段階に入ると、乾燥だけでは菌糸は残り、条件が戻れば再び活動を始めます。

つまり、対応コストは日数の経過に対して段階的に跳ね上がります。 3日以内であれば除湿機の設置で済むものが、2週間後には調査と除去工事になり、範囲によっては解体と復旧を伴います。

逆に言えば、通過後72時間の初動が効くのは、この潜伏期間があるためです。 発芽前・伸長初期の段階で含水状態を解消できれば、コロニー形成には至りません。第3部で扱う点検は、この時間帯を狙った作業です。

この時間軸を押さえておくと、実務上の判断が変わります。

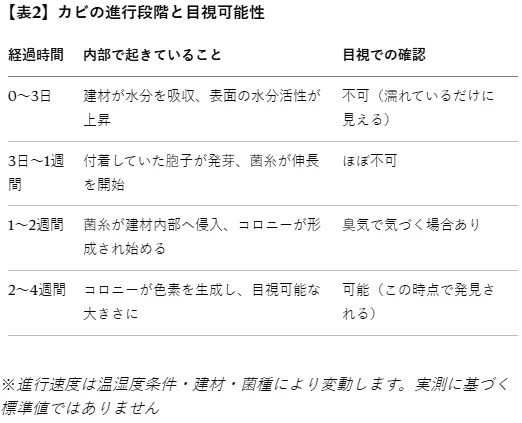

台風通過から2週間が経過し、施主様から何の連絡もない案件について、「問題なかった」と判断するのは早すぎます。表2の区分では、その時点はまだ「臭気で気づく場合あり」の段階です。目視で確認できる大きさに達するのは、そこからさらに1〜2週間後です。

したがって、台風後の案件クローズは通過から1か月後を目安とすべきです。それまでは、以下のいずれかの形でフォローを残してください。

通過後2週間の時点で、臭気の有無を電話またはメールで確認する

引き渡し済み物件の定期点検が近い場合、前倒しして実施する

施主様に「2〜4週間後に変色や臭気が出る可能性がある」と事前に伝えておく

3点目については9-1で詳述しますが、この一言があるかどうかで、発生時の施主様の受け止め方が変わります。

なお、通過から1か月を過ぎて何も出ていない場合でも、壁体内で進行している可能性は残ります。目視できない場所については、時間経過を根拠に安全と判断することはできません。

沖縄の住宅市場で進行している構造変化を押さえる必要があります。木造比率の急上昇です。

りゅうぎん総合研究所の調査によれば、県内住宅の年間着工戸数に占める木造の割合は2023年度に最大49%に達し、鉄筋コンクリート（RC）造を逆転しました。東京商工リサーチ沖縄支店の集計でも、2023年度の県内建築住宅4,211棟のうちRCが46%、木造が42%と、市場はほぼ二分されています。

木造比率は10年でおよそ4倍という速度で拡大しました。この速度が意味するのは、県内事業者の技術的蓄積が追いついていない可能性があるということです。RC造を主軸としてきた事業者にとって木造は新規の技術領域であり、そこで得られる経験値は着工実績の年数分しかありません。

構造別に、カビの発生機序と発見難易度は次のように分かれます。

RC造：主に表面結露に起因し、壁面・天井など目視できる場所に出る。清掃で対応できたのはこのため

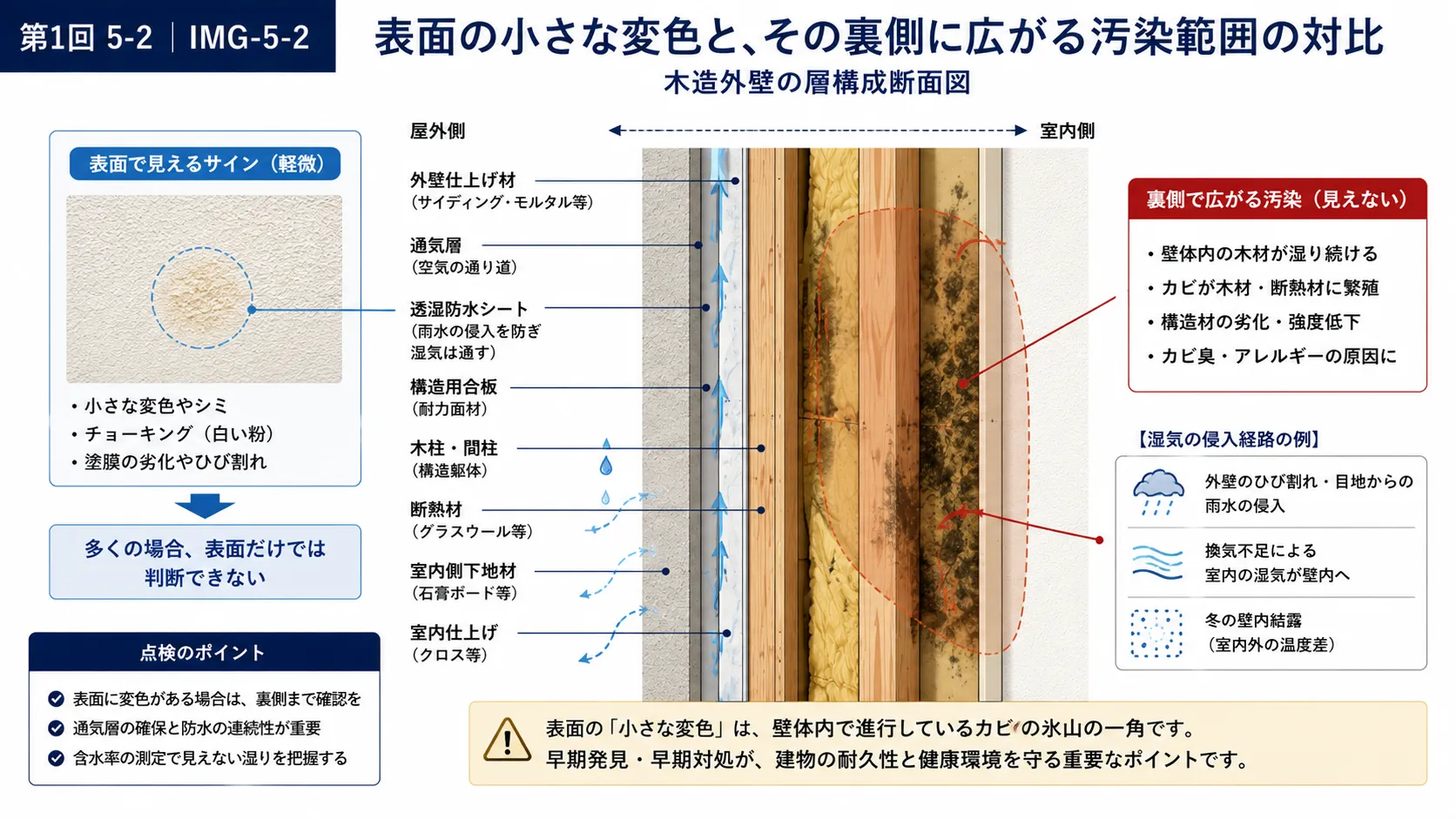

木造：壁体内結露や含水率上昇に起因し、通気層・断熱材裏・軸組といった見えない場所で進行する

混構造（RC＋木造小屋組）：両者が複合し、天井裏の接合部という最も確認しにくい位置に出る

沖縄の住宅ストックは「カビが見える構造」から「カビが見えない構造」へ移行の途上にあります。

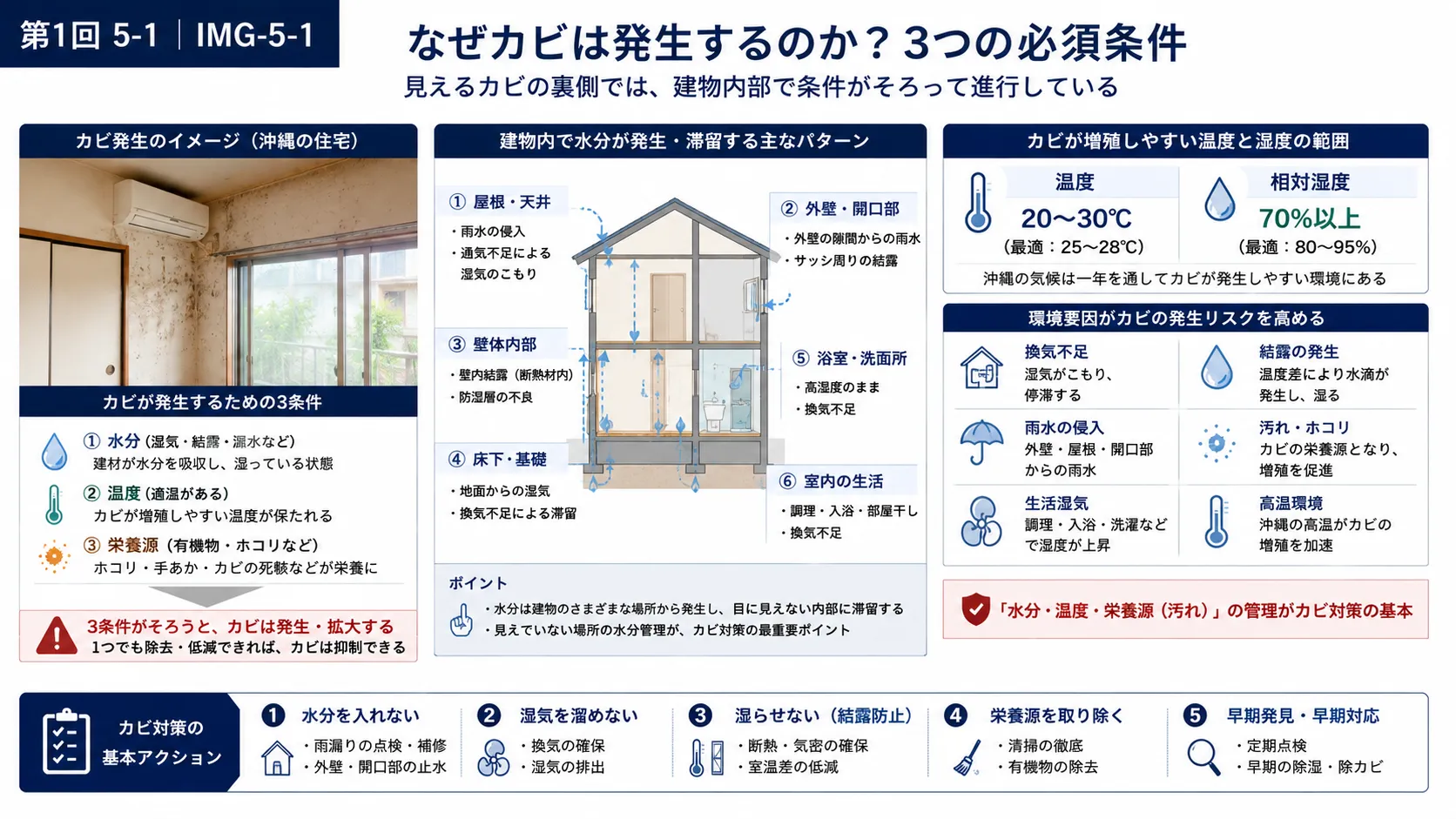

木造で見えないカビが進行する理由は、使用される建材の性質にあります。

木材は、相対湿度80%環境で含水率が繊維飽和点付近まで上昇します。繊維飽和点は樹種により差がありますが、おおむね含水率28〜30%前後です。この状態では細胞壁が水で満たされており、菌糸が細胞壁の内部まで侵入します。表面を削っても内部の菌糸には到達しません。

石膏ボードは、芯材の石膏を紙で包んだ構造です。この紙面はセルロースを主体とした多孔質構造であり、カビの栄養源として機能します。 特に裏面（下地側）は仕上げ材で覆われているため乾燥しにくく、含水すると長時間その状態を保ちます。

繊維系断熱材は、含水すると自重で垂れ下がり、断熱性能が低下します。壁体内で断熱層に欠損が生じると、その部位の表面温度が下がり、結露が集中します。つまり、一度濡れた断熱材は、乾いた後も結露リスクを局所的に高め続ける可能性があります。

含水率計による実測が不可欠なのは、これらの挙動がいずれも目視では判定できないためです。表面のクロスが乾いて見えても、下地側の状態は別に評価する必要があります。

木造の話を先に述べましたが、依然として県内着工の4割超を占めるRC造にも、台風後特有のリスクがあります。

コンクリートは吸水します。外壁の微細クラックやシーリングの劣化部から浸入した雨水は躯体内に保持され、乾燥にかかる時間は木材よりも長くなります。 台風通過後、外気湿度が高い状態が続けば躯体は乾かず、内部に水分を抱えたまま夏を越すことになります。

さらにRC造は熱容量が大きく、外気温との温度差が生じやすい構造です。日射を受けた外壁の裏側、あるいは冷房を効かせた居室の外気側で、内部結露が繰り返し発生します。

「打ちっぱなしだからカビない」という認識は、台風後の含水状態においては成立しません。むしろ、含水した躯体が冷房で冷やされ続ける環境は、表面結露の発生条件そのものです。

RC造で確認すべきは、陸屋根のパラペット廻りとドレン（排水口）、および外壁のシーリング打継部です。飛来物によるドレンの閉塞は、屋上に水を滞留させ、防水層の弱点部から浸入させます。

木造とRC造の二択で語られがちですが、沖縄には第三の類型があります。RC造の壁に木造の小屋組を組み合わせた混構造です。国土交通省補助事業として作成された8地域版の技術テキストも、近年こうした住宅が増えていること、そしてRC部分と木部分との接合部は特に注意が必要であることを指摘しています。

この形式が防露上やっかいなのは、性質の異なる二つの躯体が一棟の中で接することにあります。RC部分は熱容量が大きく、冷房で冷やされたコンクリートに湿った外気が触れると表面結露を起こします。木部分は吸湿性が高く、含水すると内部までカビが進行します。

接合部は、この両方の弱点が同時に現れる箇所です。 冷えたRC壁の天端付近で発生した結露水が、直上の木部の土台や桁に供給される——という経路が成立します。しかも位置は天井裏であり、居住者からは目視できません。

台風後の点検において、混構造の物件は優先度を上げるべきです。点検口から天井裏を確認し、RC天端と木部の取合い部に水滴の跡や変色がないかを見ておくだけでも、後の対応コストが変わります。なお、混構造における防露設計の詳細は、本連載の第2回で扱います。
